پایه های فیبر نوری: مقدمه ای برای شبکه های فیبر قابل اعتماد

معرفی بهپایه های فیبر نوری

پایه های فیبر نوری نقاط دسترسی مهم در شبکه های فیبر مدرن هستند. این محفظه‌های نصب شده روی زمین از اتصال فیبر و اتصالات فیبر به سیستم‌های خانه محافظت می‌کنند. آنها بالای زمین می نشینند تا تکنسین ها بتوانند به راحتی به آنها دسترسی پیدا کنند. این با طاق های زیرزمینی که دسترسی به آنها سخت تر است متفاوت است.

صنعت در حال حرکت از مس به فیبر نوری است. این تغییر پایه ها را بسیار مهم می کند. سیگنال های فیبر مسافت های طولانی را بدون از دست دادن قدرت طی می کنند. فیبر همچنین بهتر از مس در برابر تداخل الکترومغناطیسی مقاومت می کند.

گزارش 2025 انجمن فیبر باند پهن اعداد جالبی را نشان می دهد. این گزارش می‌گوید استقرار فیبر در سال 2025 به سطح رکورد رسید. اپراتورها در طول سال 11.8 میلیون فیبر جدید-به--گذرگاه‌های خانگی اضافه کردند. مجموع عبور FTTH در ایالات متحده به 98.3 میلیون در هنگام شمارش خانه‌هایی با گذرهای متعدد رسید. فیبر در حال حاضر بیش از 60 درصد از خانواده های ایالات متحده را عبور می دهد.

همین گزارش تأیید می کند که 78 درصد از استقرارهای جدید FTTH از پایه برای شبکه های زیرزمینی استفاده می کنند. این انتخاب در مقایسه با راه حل های هوایی باعث صرفه جویی در هزینه می شود. پایه ها به تکنسین ها دسترسی آسان می دهند و در عین حال تجهیزات را ایمن نگه می دارند. روکش های قفل شونده و مهر و موم های دستکاری شده{4}}با استانداردهای صنعتی مانند Telcordia GR-3120 . مطابقت دارند

من سال ها با این پایه ها کار کرده ام. در تجربه من، آنها قهرمانان گمنام شبکه های فیبر هستند. آنها توجه زیادی نمی کنند، اما بدون آنها، اتصالات اینترنتی ما اغلب از کار می افتد.

این مقاله جزئیات فنی سازندگان برتر را توضیح می دهد. این به مهندسان مخابرات و برنامه ریزان شبکه کمک می کند تا تصمیمات خوبی در مورد استقرار بگیرند.

اجزای اصلی و مشخصات فنی

پایه های خوب از مواد و طرح های خاصی استفاده می کنند. محفظه معمولاً دارای قاب‌های فولادی گالوانیزه با روکش‌های پلیمری ASA تثبیت‌شده با اشعه ماوراء بنفش-است. این کار از زرد شدن و ترک خوردن پس از سال ها زیر نور خورشید جلوگیری می کند. تست ASTM D4329 این دوام را ثابت می کند.

سینی های اسپلایس الیاف را سازماندهی می کنند و در عین حال از خمیدگی های تیز محافظت می کنند. CommScope سینی های مدولار می سازد که 144 فیبر را با حفاظت شعاع خمشی 25 میلی متری اداره می کند. کانال‌های رنگی-از خمیدگی‌های کوچک که باعث از دست دادن سیگنال می‌شوند جلوگیری می‌کنند.

نقاط ورودی کابل دارای درگاه های مهر و موم شده با گرومت های نئوپرن هستند. برخی از پایه ها از پورت هایی با قطر 1.5 اینچ با درجه IP68 برای غوطه وری استفاده می کنند. این بدان معناست که آنها به مدت 30 روز در زیر آب در عمق 1 متری خشک می مانند.

زمین نیاز به اتصال مسی 6 AWG به میله زمین دارد. ماده 800.100 کد ملی برق این را برای حفاظت در برابر صاعقه می‌طلبد. CommScope امپدانس 25 اهم را برای اتلاف موثر موج مشخص می کند.

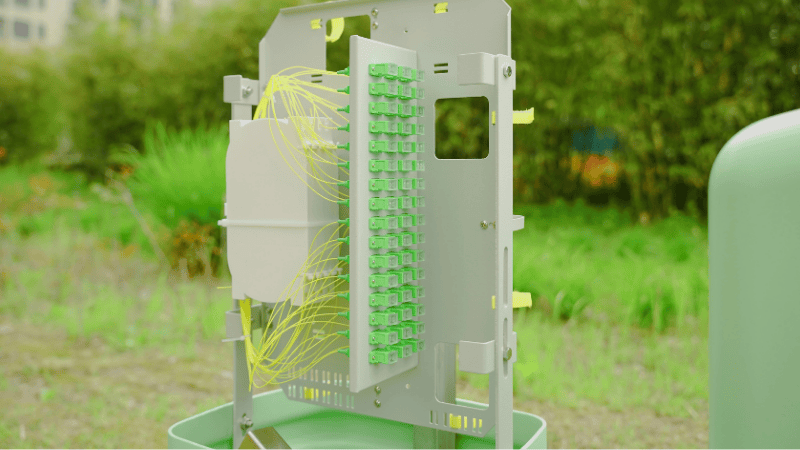

فضای داخلی مهم است. حداقل 3.5 فوت مکعب حجم 144 فیبر به اضافه 20 درصد فضای اضافی برای گسترش آینده را در خود جای می دهد. پانل های پایانه از طرح های تاب- با بازوهای مدیریت کابل استفاده می کنند. مطالعات میدانی PEM نشان می دهد که این امر زمان نصب را تا 30 درصد کاهش می دهد.

دمای عملیاتی از -40 درجه تا +60 درجه متغیر است. این قابلیت اطمینان را در آب و هوای شدید مانند زمستان های کانادا یا تابستان های آریزونا تضمین می کند.

بهترین روش‌های نصب برای استقرار زیرزمینی

نصب خوب از خرابی های بعدی جلوگیری می کند. با یک پایه محکم شروع کنید. برخی از تولیدکنندگان به یک پد بتونی با ضخامت 12{3}}اینچ- با استحکام 4000 psi روی شن 6 اینچ نیاز دارند. این حرکت در مناطق پر تردد متوقف می شود.

عمق دفن باید بیشتر از خطوط یخبندان باشد. در مناطقی که یخبندان به 3 فوت می رسد، عمق 42 اینچ را حفاری کنید. مسیریابی کانال نیاز به برنامه ریزی دقیق دارد. از لوله های PVC 2 اینچی با حداقل شعاع خمش 10 برابر استفاده کنید. یک جارو 20 اینچی از آسیب فیبر جلوگیری می کند.

ترانشه‌های پر از شن-از کابل‌ها در برابر سنگ‌های تیز محافظت می‌کنند. فیبر اضافی را در حلقه های مارپیچ داخل پایه نگهداری کنید. از سیم پیچ های محکم خودداری کنید. برای تعمیرات بعدی بدون استرس، ده تا دوازده فوت سستی داشته باشید.

ابتدا ورودی های مجرا را با نوار لاستیکی بوتیل ببندید. برای محافظت ثانویه در برابر باران های شدید، درزگیر سیلیکونی اضافه کنید. الیاف را با استفاده از استانداردهای TIA{4}}606-C برچسب بزنید. برچسب های رنگی با کدهایی مانند "R1A-01-05" زمان عیب یابی را تا 45٪ کاهش می دهند.

اطمینان حاصل کنید که مقاومت زمین قبل از پرکردن زیر 5 اهم باقی می ماند. از یک تستر کلوین 4 نقطه ای بر اساس الزامات IEEE 80 استفاده کنید. همیشه قوانین ایمنی OSHA را برای حفاری های عمیق دنبال کنید.

من یک نصب را به یاد دارم که در آن ما این مراحل را به دقت دنبال نکردیم. ما مجبور شدیم کل فونداسیون را بعد از اولین زمستان دوباره انجام دهیم زیرا یخبندان پایه را از تراز خارج کرد. آن اشتباه دو روز کار و مواد اضافی هزینه داشت.

مقاوم سازی در برابر آب و هوا و مقاوم سازی محیطی

پایه ها باید در شرایط سخت مقاومت کنند. سیستم‌های آب‌بندی دوگانه حلقه‌های O-سیلیکونی و چفت‌های فشاری را ترکیب می‌کنند. برخی از سازندگان این موارد را با استانداردهای IP68 برای حذف 100٪ آب در عمق 1 متری به مدت 72 ساعت آزمایش می کنند.

مقاومت در برابر اشعه ماوراء بنفش از پوشش های پلیمری ASA با 3% کربن سیاه ناشی می شود. این امر 90 درصد از تخریب اشعه ماوراء بنفش را پس از 5000 ساعت هوازدگی سریع مسدود می کند.

مدیریت حرارتی از شیارهای تهویه غیرفعال با فیلترهای توری 5 میکرونی استفاده می کند. برخی از طرح ها فشار داخلی و خارجی را بدون اجازه دادن به رطوبت یکسان می کنند.

حفاظت در برابر خوردگی متکی به قاب‌های فولادی گالوانیزه گرم-است. یک روکش روی 1.5- میلی متری مطابق با استانداردهای ASTM A123 است. روکش‌های پلیمری با پوشش پودری آزمایش‌های اسپری نمک 1000 ساعته را پشت سر می‌گذارند.

مواد در -40 درجه بدون ترک خوردگی انعطاف پذیر می مانند. برخی از تولیدکنندگان 200 چرخه انجماد و ذوب بین -30 درجه و +50 درجه را آزمایش می‌کنند.

مقاومت در برابر ضربه برای نصب‌های جانبی- حائز اهمیت است. برخی از روکش های پلیمری از ضربه های 30 پوندی روی گوشه ها جان سالم به در می برند. قوطی های خشک کننده با نشانگرهای رطوبت، تراکم را کنترل می کنند. سوراخ های زهکشی در فواصل 0.5 اینچی از تجمع رطوبت جلوگیری می کند.

گزارش 2024 CommScope فقط 0.2% میزان شکست را در 50000 پایه در محیط های 50- درجه آلاسکا نشان می دهد.

راه حل های مدیریت الیاف با چگالی بالا{{0}

استقرار شهری نیاز به استفاده کارآمد از فضا دارد. سینی های قابل روی هم چیدن CommScope ظرفیت 288{3}}فیبر را از طریق انباشتن عمودی فعال می کند. پانل های دسترسی بدون ابزار زمان اتصال را تا 25 درصد کاهش می دهند.

کانال های مسیریابی کابل یکپارچه فیبرها را با شعاع خمشی دقیق هدایت می کنند. برخی از مسیرها شامل راهنماهای 0.25{3}}اینچی برای جلوگیری از از دست دادن سیگنال هستند. سازمان با کد رنگی از استانداردهای TIA-598-C پیروی می کند. برچسب های آبی الیاف فیدر را مشخص می کنند. الیاف توزیع علائم نارنجی

برچسب‌های از قبل چاپ شده خطاهای تکنسین را تا 35% کاهش می‌دهد. حلقه های فیبر حلزونی با قطر 12 اینچ از نقاط تنش جلوگیری می کنند. تست GR-3120 کاهش سیگنال کمتر از 0.05dB را پس از 10000 خم نشان می دهد.

تراکم فیبر قبل از اینکه تداخل سیگنال ها را کاهش دهد به 1.5 فیبر در اینچ مکعب می رسد. برخی از طرح ها شامل پانل های قابل جابجایی برای اضافه کردن 48 فیبر بعدا می باشد. این آینده-شبکه‌ها را بدون جایگزینی کامل اثبات می‌کند.

سینی‌های اتصال داخلی-با بازوهای کابلی کار میدانی را ساده می‌کند. برخی از مدل‌های ممتاز، براق و ابزار را در داخل پایه نگه می‌دارند. آزمایش در سال 2025 یکپارچگی سیگنال 99.8 درصدی را در 288 فیبر در گرمای 40 درجه تأیید کرد.

مقایسه سازنده و منبع یابی

انتخاب پایه مناسب نیاز به مقایسه فنی دارد. گلوریوپتیک از قاب‌های فولادی گالوانیزه 14{7}} (ضخامت 0.078 اینچ) استفاده می‌کند. شرکت های دیگر پلیمر 16 گیج سبک تر (0.065 اینچ) را ارائه می دهند. برخی از آنها فولاد-پلیمر هیبریدی را برای کاهش وزن 15 درصدی ارائه می کنند.

گارانتی ها به طور قابل توجهی متفاوت است. CommScope 10 سال پوشش کامل از جمله کار ارائه می دهد. برخی دیگر 5 سال با استثناء برای آسیب های زیست محیطی در نظر می گیرند.

زمان ارسال متفاوت است. مدل‌های موجود در ۵ تا ۷ روز کاری ارسال می‌شوند. تنظیمات سفارشی 12-14 هفته طول می کشد.

قیمت ها از 650 تا 850 برای سفارشات حجمی تا 850 تا 1200 برای مدل های پریمیوم متغیر است. کیفیت پشتیبانی نیز متفاوت است. برخی از شرکت‌ها با پاسخ‌های ۲ ساعته ۲۴ ساعته و ۷ روز هفته، کمک فنی ارائه می‌کنند. دیگران فقط پشتیبانی ساعت کاری را ارائه می دهند.

تمام تولید کنندگان اصلی استانداردهای Telcordia GR-3120 را رعایت می کنند. فقط برخی از آنها شامل گزارش‌های کامل تست IP68 همراه با محموله‌ها هستند.

قبل از خرید، واحدهای نمونه را درخواست کنید. ضخامت مواد را با کولیس بررسی کنید. تایید گارانتی شرایط خاصی مانند اسپری نمک را پوشش می دهد.

از تجربه کار با تولید کنندگان مختلف، متوجه شده ام که گران ترین گزینه همیشه بهترین نیست. گاهی اوقات محصولات متوسط{1}}بهترین توازن ویژگی ها، دوام و هزینه را برای برنامه های خاص ارائه می دهند.

نگهداری و طول عمر در آب و هوای سخت

تعمیر و نگهداری منظم عمر سرویس را افزایش می دهد. فوک ها را هر سه ماه در بیابان هایی مانند آریزونا بازرسی کنید. هر ماه در مناطق مرطوب مانند فلوریدا چک کنید.

قطعات داخلی را با 99% ایزوپروپیل الکل و دستمال مرطوب{1}}بدون پرز تمیز کنید. از هوای فشرده زیر 30 PSI برای جلوگیری از ایجاد مزاحمت در فیبرها استفاده کنید. هر پنج سال یکبار یا زمانی که ترک ها از 0.5 میلی متر بیشتر شد، واشرها را تعویض کنید.

برای حفظ رتبه بندی IP68 فقط از قطعات سازنده اصلی استفاده کنید. قوطی های خشک کن را هر سه ماه یکبار در مناطق گرمسیری بررسی کنید. هنگامی که نشانگرهای رطوبت آبی رنگ شدند، آنها را تعویض کنید.

فوراً روکش های ترک خورده را با قطعات اصلی برطرف کنید. 72% خرابی های میدان ناشی از تعمیرات موقت نامناسب است. آسترهای عایق حرارتی را در استقرار قطب شمال اضافه کنید. افزایش تمیز کردن سوراخ تخلیه در مناطق موسمی.

ثبت کلیه تعمیرات با عکس در سیستم های دارایی دیجیتال. داده های سال 2026 نشان می دهد که 92٪ از 10،{4}} واحد با مراقبت مناسب بیش از 15 سال دوام می آورند.

من پایه هایی را دیده ام که 20 سال با نگهداری خوب دوام آوردند و سایرین که در 5 سال با بی توجهی شکست خوردند. تفاوت همیشه به بازرسی های منظم و تعمیرات به موقع باز می گردد.

روندهای آینده و نوآوری

پیشرفت های جدید قابلیت های پایه را افزایش می دهد. نمونه اولیه CommScope در سال 2026، حسگرهای اینترنت اشیا را برای نظارت بر دما و رطوبت در زمان واقعی- اضافه می‌کند. هشدارها قبل از وقوع از شکست جلوگیری می کنند.

برخی از خطوط تولید 2027 از 40 درصد پلیمرهای بازیافتی بدون از دست دادن مقاومت در برابر اشعه ماوراء بنفش استفاده می کنند. سایر مدل‌های 2026 از بک‌هال کوچک سلولی 10 گیگابیت بر ثانیه برای شبکه‌های 5G پشتیبانی می‌کنند.

سیستم‌های توسعه مدولار به شبکه‌ها اجازه می‌دهند که از 144 فیبر به 288 فیبر بدون جایگزینی کامل رشد کنند. این امر هزینه های چرخه عمر را تا 30 درصد کاهش می دهد.

تلاش‌های استانداردسازی مانند MEF 3.0 رابط‌های نصب جهانی ایجاد می‌کنند. این کار استقرار چند فروشنده-را ساده می‌کند.

بازار قطعات فیبر نوری به سرعت در حال رشد است. گزارش ها نشان می دهد که تا سال 2025 به 36.69 میلیارد دلار با نرخ رشد سالانه 9.8 درصد خواهد رسید. این رشد باعث نوآوری در فناوری پایه می شود.

چک‌های آب‌بندی پیشگیرانه هزینه‌های طولانی‌مدت-را تا ۲۲ درصد در مقایسه با تعمیرات واکنشی کاهش می‌دهد. همانطور که شبکه ها به سمت 10G PON و 5G پیشرفت می کنند-پیشرفته، پایه ها زیرساخت های حیاتی باقی می مانند.

نوآوری بر تراکم، انعطاف پذیری و پایداری تا سال 2026 و پس از آن تمرکز خواهد کرد. انتظار می‌رود که بازار حسگرهای فیبر نوری توزیع‌شده به تنهایی از 1.32 میلیارد 2025 به 2.28 میلیارد در 2030 . افزایش یابد.

به نظر من، آینده پایه ها در طراحی های هوشمندتر و مرتبط تر نهفته است. روزهای محصورات منفعل به پایان می رسد. به زودی، هر پایه یک نقطه نظارت در شبکه خواهد بود که داده‌های{2}}زمانی واقعی در مورد عملکرد و شرایط محیطی ارائه می‌کند.
